一、概述
GCS抽出式開關柜適用于發電廠、變電站、石油化工，廠礦企業、飯店及高層建筑等低壓配電系統的動力、配電和電動機控制中心，電容補償等的電能轉換、分配與控制用。在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。GCS開關柜是根據電力部主管上級、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口，動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠原則設計的新型低壓抽出式開關柜可以作為低壓抽出式開關柜的換代產品使用。GCS開關柜具有分斷、接通能力高，動穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點。符合以下標準IEC60439.1-1999《低壓成套開關設備和控制設備》GB7251.12-2013《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》JB/T 9661-1999《低壓抽出式成套開關設備》等標準.
二、使用環境條件
1、周圍空氣溫度不高于+40°C，不低于-5°C。24小時內平均溫度不得高于
+35°C。 超過時，需根據實際情況降容運行。
2、戶內使用，使用地點地海拔高度不得超過2000m。
3、周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時
允許有較大的相對濕度：如+20°C是為90%，應考慮到由于溫度的變化
可能會偶然產生凝露的影響。
4、裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合
GBJ232-82標準)。
5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有的腐
蝕的場所。
6、用戶有特殊要求時，可以與我公司協商解決。

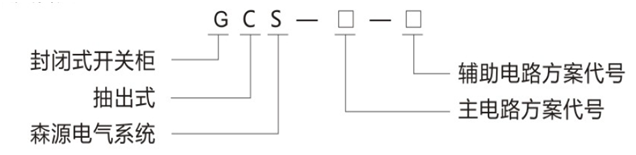

三、型號及其含義
四、主要技術參數
開關柜的基本參數見表1
五、產品特點
1、提高轉接件的熱容量，較大幅度地降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；
2、功能單元之間、隔室之間分割清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍；
3、裝置的受電柜、動力饋電柜（PC柜）和電動機控制柜（MCC柜）全系列的母線短路強度均達到80kA（有效值）/176kA（峰值）的水平；
4、母線平置式排列使裝置的動、熱穩定性好，能承受80kA/176kA短路電流的沖擊；
5、PC柜可裝三個單元饋線，每單元饋線最大電流1600A；
6、PC柜、MCC柜的母線室、功能單元室和電纜室相互分隔。MCC柜單柜的回路最多至18回，也可以按1/2單元、1單元及以上功能單元混合組成，充分考慮了單機大容量發電廠，石化系統等行業自動化電動門（機）群的需要；
7、裝置的構架由異型型鋼組裝而成，在型鋼的各側有25mm模數安裝孔，模數化程度高，柜架的全部結構件采用覆鋁鋅板或鍍鋅板，外形美觀大方；整機采用自攻螺釘連接，小型過渡支架很少，使連接更加牢固可靠，有效地保證了接地連續性；
8、裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出；零序電流互感器置于電纜隔室內，安裝維修方便；
9、同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。
10、抽屜單元有足夠數量的二次插件（1單元及以上為111對，1/2單元為8對），可滿足計算機接口和自控回路對接點數量的要求；
11、本裝置還可應電力部門及用戶對消除高次諧波的要求，在進線柜和諧波源的饋電柜中裝設EP諧波消除器；
六、結構特征
主結構
1、主框架采用8MF型材組裝而成，以25mm為模數孔的鋼板冷壓彎制而成，模數化程度很高，通過各種連接件、自攻螺釘和8.8級六角螺栓連接，使連接更加牢固可靠，有效地保證了接地連續性，框架結構無需專用工具即能組裝成各種規格的柜體，具有較高的強度和靈活性。
2、裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室相互獨立。
3、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，使裝置的主電路具有抗短路強度的能力。電纜隔室的設計使電纜上下進出均十分方便。

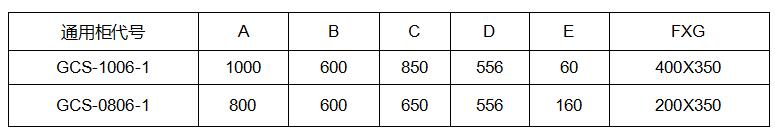

裝置通用柜體尺寸系列見表2
裝置的類型
裝置的類型分為兩種，即動力配電中心（即PC柜）和電動機控制中心柜(即MCC柜) PC柜主要用作電能的分配和控制，一般容量較大，多采用固定式結構；MCC柜是作為電動機控制的保護及小電流配電，多采用抽出式結構，可根據實際需求靈活采用。
固定式結構的特點：標準的固定式基本組件包括安裝座，配電母線連接觸頭和出線電纜端子。固定式柜中沒有多功能分隔板，其垂直母線為敞開式結構，具有結構緊湊，連接可靠，一次方案組合靈活，維護量小等優點，多用于PC柜和無功功率補償柜，元件固定安裝時更換組件須切斷開關柜主電源。
抽出式結構的特點：抽出式柜中設有多功能分隔板，其垂直母線安裝在隔板內，選用的抽出式單元采用了模數化設計，結構一般包括儀表板、前蓋板、一次插件、二次插件、手柄、機械聯鎖機構、導軌等。每個抽出式單元為一個獨立的功能單元，占據一個獨立隔室，可在主電源（及相鄰單元）不斷電的情況下推進/退出。
輔助回路
輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠（所）用電系統及廠礦企業、高層建筑內的低壓配電系統。
輔助電路方案根據主電路方案分電源受電、饋線和電動機饋線控制、無功功率補償的功能單元進行設計。
功能單元
1、每個電氣功能單元占一個隔室，最小可以制作成1/2抽屜單元，電氣功能單元可以做成抽出式或固定式兩種結構形式。在同一饋電柜內，兩種間隔形式可以單一組裝，也可以混裝，選擇靈活方便；
2、抽屜層高的模數為200mm（8E），分為1/2單元、1單元、1.5單元、2單元、3單元系列，單元回路額定電流630A及以下；
3、抽屜單元改變僅在高度尺寸上變化，其寬度、深度尺寸不變。一個功能單元抽屜的尺寸為200×560×410（高×寬×深），1/2單元抽屜的寬度為280。相同功能單元的抽屜具有良好的互換性；
4、每臺MCC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屜；
5、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件，一般一片接插件≤250A，1/2單元抽屜的接插件≤100A；
6、1/2單元抽屜與電纜室的連接采用背板式結構ZJ-2型轉接件。單元抽屜與電纜室的轉接電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件；7、抽屜面板具有分、合、試驗、抽出等位置的明顯標志；
8、饋線柜和電動機柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅母線實現，即提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維護；
9、抽屜單元輔助觸點1單元及以上為11對，1/2單元為8對，能滿足自動化及計算機接口的需求；
10、每個功能單元隔室均采用金屬隔板隔開；
母線系統
1、主母線的額定電流≤4000A，平置于柜后，用專用母線夾固定在型鋼構架上，安裝方便，穩固性好，能承受80kA（有效值）和176kA（峰值）短路電流的沖擊；裝置工作電流≤2500A主母線為單組雙列平置；裝置工作電流＞2500A主母線為雙組雙列平置。一次母線推薦采用全長鍍錫工藝，水平母線與垂直母線之間的電氣連接采用專用過渡連接工藝搭接，可降低母線搭接電阻和溫升；
2、MCC柜的垂直母線為L型，額定電流為1000A，額定短路強度達80kA（有效值）和176kA（峰值）。L型垂直母線與功能單元的進線插頭相插接，功能單元的出線與ZJ型轉接件插接。由轉接件實現功能室和電纜室之間的電氣轉接。電纜室可根據設計需要選擇240mm或440mm的室寬；
3、中性母線（N母線）可與主母線或配電母線平行設置，也可與保護母線（PE）平行置于框架后下部或垂直安裝于框架后右部，中間用絕緣子相隔。可按照供電系統要求分別使用，也可用導線短接或接成PEN線使用，母排上均有模數孔用于電纜連接；

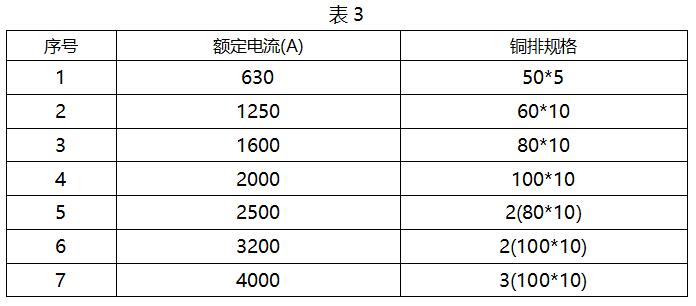

4、母線全部采用TMY—T2系列硬銅排，機械強度高，散熱性好。開關設備水平銅母排選型表見表3
5、垂直母線的尺寸主要根據回路電流大小選擇如下規格的母排： 40*6或
60*6或100*6。
注：對于裸露的主母線或配電母線,也可采用套熱縮管制成絕緣母線系統，以增加裝置系統的絕緣安全性；
保護接地系統
裝置的保護電路由單獨裝設并貫穿于整個排列長度的PE線（或PEN線）和可導電部分的結構件，用自攻螺釘等與鍍鋅結構架和各功能單元形成可靠的接地保護系統。
可靠的機械聯鎖
抽屜單元設計有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯、準確地合閘、分閘、試驗位置、隔離位置且操作手柄可加掛鎖。
六、安裝與使用
1、產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知我公司并共同做好商務記錄，共同分析原因，做好簽字和善后處理。
2、對于立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當的場所，妥善保管。
3、產品的安裝應按照安裝示意圖進行�；A槽鋼和采用螺栓固定方式的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時需平整后再連接緊固。
4、裝置單獨或成列安裝時，其垂直度以及柜面不平整度和柜間縫隙的偏差應符合下表規定。
5、產品安裝后投運前的檢查與檢驗
Ø檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔。
Ø電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
Ø主要電器的主輔助觸頭的通斷是否可靠、準確。
Ø抽屜或抽出式機構抽拉應靈活、輕便，無卡滯或碰撞現象。
Ø抽屜與柜體間的接地觸頭應緊密，當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開。
Ø儀表的刻度整定、互感器的變比及極性應正確無誤
Ø熔斷器的熔芯規格應符合工程設計的要求。
Ø繼電保護的額定值及整定應正確，動作可靠。
Ø用1000V兆歐表測量絕緣電阻值不低于1MΩ。
Ø各母線的連接應良好，絕緣支撐件、安裝件及其它附件應牢固可靠。
6、使用注意事項
Ø裝置為不靠墻安裝，正面操作，雙面維護的低壓配電柜。機柜的維修通道及柜門必須是考核合格的專業人員方可進入或開啟后進行操作、檢查和維護。
Ø框架式斷路器、塑殼斷路器經多次分合閘，特別是經過短路分合閘后，會使觸頭局部燒傷和產生碳類物質，造成接觸電阻增大、應按照斷路器使用說明書進行維護和檢修。
Ø經安裝和維護后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分割性，防止出現故障擴大。
七、產品成套性
制造廠供貨時一般提供下列文件及附件：
a、裝箱清單
b、產品合格證
c、使用說明書
d、出廠試驗報告
e、有關電氣圖紙
f、柜門鑰匙，操作手柄及合同單規定的備品備件
g、項目所用到的主要元器件的安裝使用說明書
八、訂貨須知
用戶訂貨時應提供如下資料
a、產品的全型號（包括主電路方案號和輔助電路方案號）
b、主電路系統組合順序圖（排列圖及單線系統圖）
c、輔助電路電氣原理圖（如用戶不提供，則應提出要求，我公司設計完成
后，用戶要簽字確認）
d、柜內元器件清單。
e、其它與產品正常使用條件不符合的特殊要求
九、外形及安裝示意圖
1、受電、聯絡柜安裝示意圖
圖一 受電、聯絡柜安裝示意圖
２、饋電柜安裝示意圖
圖二 饋電柜安裝示意圖
3、MCC柜安裝示意圖
圖三 電動機控制柜安裝示意圖

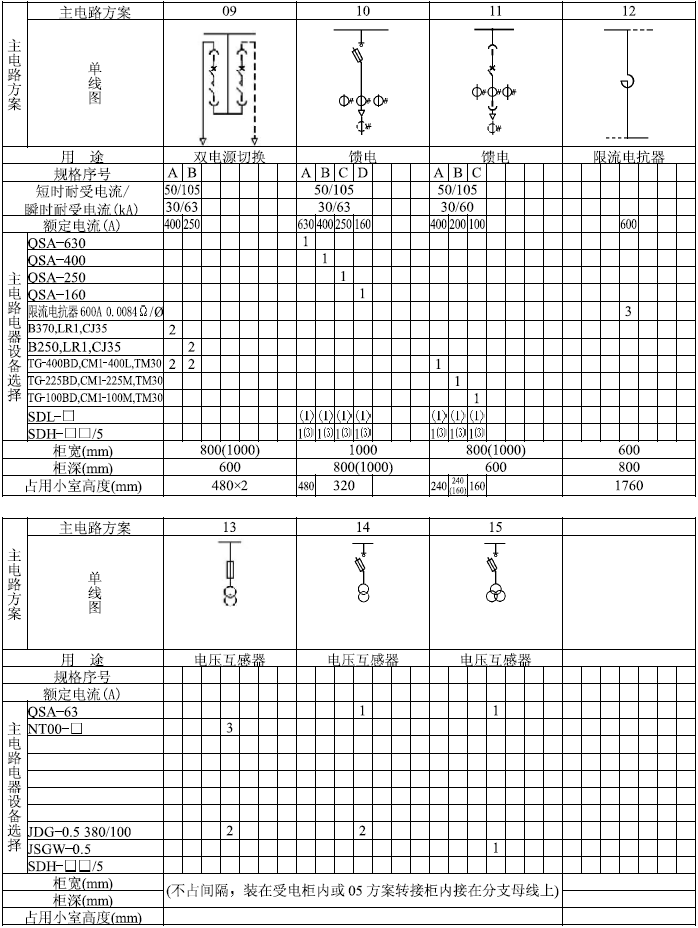

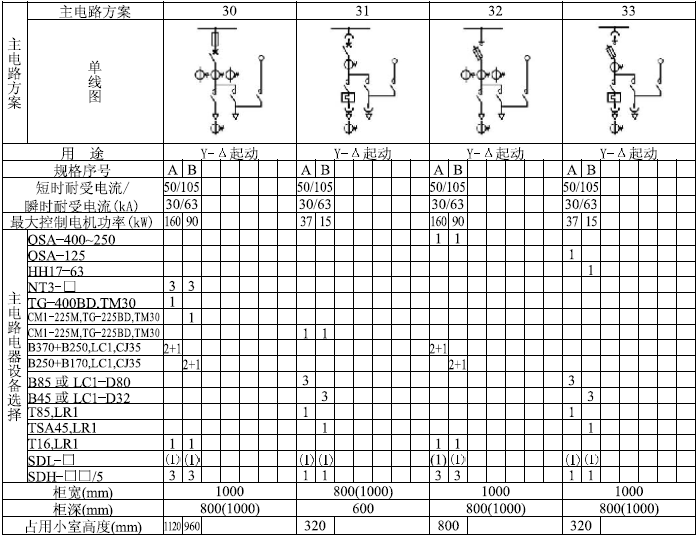

十、主方案圖
備注：1、AH是主選斷路器，也可選用其它性能更先進或進口E、MT系列斷路器。
2、01、02、04方案如PE+N線需進入電源柜時柜寬為1000或括號內尺寸。
3、SDL、SDH是GCS柜專用電流互感器，也可選用其它系列。
備注：饋線方案可以加裝零序保護，零序電流互感器裝入電纜隔室。
