產品概述
靜止無功發生器(SVG)是指采用全控型電力電子器件組成的橋式變流器來進行動態無功補償的裝置。
SVG的基本原理是將橋式變流電路通過電抗器并聯(或直接并聯)在電網上,適當調節橋式變流電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流,使該電路吸收或者發出滿足要求的無功電流,從而實現動態無功補償的目的。
主要作用
◆ 提高線路輸電穩定性
◆ 維持受電端電壓，加強系統電壓穩定性
◆ 容性感性無功補償，提高功率因數，降低線損，節能降耗
◆ 抑制電壓波動和閃變
◆ 三相不平衡補償
主要功能
◆ 有效支撐系統電壓，確保系統正常運行
◆ 保障功率因數達標，避免無功罰款，同時有效提高設備利用率
◆ 有效抑制或治理諧波，使系統諧波滿足國家標準
技術特點
無功補償的需求是和電力系統的發展同步的。早期大量使用同步調相機作為無功補償裝置，但是調相機作為旋轉機械存在很大問題，如響應速度慢、維護工作量大等。而并聯電容、電感則是第一代的靜止無功補償裝置，一般使用機械開關投切，但是機械開關投切的響應速度以秒計，因此無法跟蹤負荷無功電流的變化;隨著電力電子技術的發展，晶閘管取代了機械開關，誕生了第二代無功補償裝置。主要以晶閘管投切電容器(TSC)和晶閘管控制電抗器(TCR)為代表。這類裝置大大提高了無功調解的響應速度，但仍屬于阻抗型裝置，其補償功能受系統參數影響，且TCR本身就是諧波源，容易產生諧波振蕩放大等嚴重問題。
SVG屬于第三代靜止無功補償技術。基于電壓源型逆變器的補償裝置實現了無功補償功能質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。SVG較傳統的無功補償裝置有如下優勢：
響應時間更快
SVG響應時間：≤10ms
傳統靜止補償裝置響 應時間：≥20ms
SVG可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
抑制電壓閃變的能力更強
SVC對電壓閃變的抑制最大可達2：1，SVG對電壓閃變的抑制可以達到5：1，甚至更高。SVC受到響應速度的限制，其抑制電壓閃變的能力不會隨補償容量的增加而增加。而SVG由于響應速度極快，增大裝置容量可以繼續提高抑制電壓閃變的能力。
運行范圍更寬
SVG能夠在額定感性到額定容性的范圍內工作，所以比SVC的運行范圍寬很多。也就是說，當SVC需要在正負全范圍運行時，需要TCR和FC配合使用，整個裝置損耗較大，占地面積也較大。
更重要的是，在系統電壓變低時，SVG還能夠輸出與額定工況相近的無功電流。而SVC輸出的無功電
流與電網電壓成正比，電網電壓越低，其輸出的無功電流也越低，所以對電網的補償能力也相應變弱。這是
SVC技術本質的缺點。
補償功能多樣化
使同一套SVG裝置，可以實現不同的多種補償功能：
單獨補償負載無功；
單獨補償負載諧波；
單獨補償負載不平衡；
同時補償負載無功、諧波和不平衡；所以，SVG具有強大的補償功能。
諧波含量極低
SVG采用了PWM技術、多電平技術，不僅自身產生的諧波含量極低，還能夠對負載的諧波和無功進行補償，實現有源濾波的功能，真正做到多功能化。
占地面積小
由于無需大容量的電容器和電抗器做儲能元件，SVG的占地面積通常只有相同容量SVC的50%，甚至更小。所以，在一些廠礦改造中SVG具有很大的優勢。
技術指標
電氣特征
額定電壓(V) 0.4kV/6kV/10kV/35kV
工作頻率(Hz) 50±5%
無功補償 在補償容量足夠的前提下，功率因數可設定為1
諧波特性 ≥3%IN
響應時間 5ms
有功功率損耗 平均有功損耗不大于成套裝置輸出容量的1.0%。
過載能力 120%短時(1min)過載
多臺運行方式 并聯運行
平均無故障時間 ≥10萬小時
控制特征 開關頻率 平均500Hz
控制算法 具有自適應能力的領域篩選矢量補償算法
控制器 數字式DSP
通信功能 采用Modbus遠程通訊協議，通信接口RS485/232和CAN總線
控制連接 光纖
結構特征 防護等級 Ip30
顏色 RAL7035(淺灰色)，可按要求提供其他顏色
冷卻方式 強迫風冷
整體結構 落地式
安裝方式 室內安裝，固定方式可選，電纜進線方式可選
噪音 1m距離額定工況下≤60dB
一次進線方式 上進線或下進線
環境條件 環境溫度 -25℃~+55℃
存儲溫度 -40℃~+65℃
相對濕度 最大95%，無凝露
海拔高度 安裝海拔小于1000米
污穢等級 重污區
雷害等級 中雷區
電磁兼容 符合GB/T.7251-2005 (GB/T7261-2000)包括衰減震蕩脈沖群干擾、靜電放電干擾、輻射 電磁場干擾、快速暖變干擾、浪涌(沖擊)干擾度、電壓中斷抗擾度、電磁發射試驗等
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
SVG:靜止無功發生器
A:額定容量
B:額定電壓
C:3L：三相三線制 4L：三相四線制

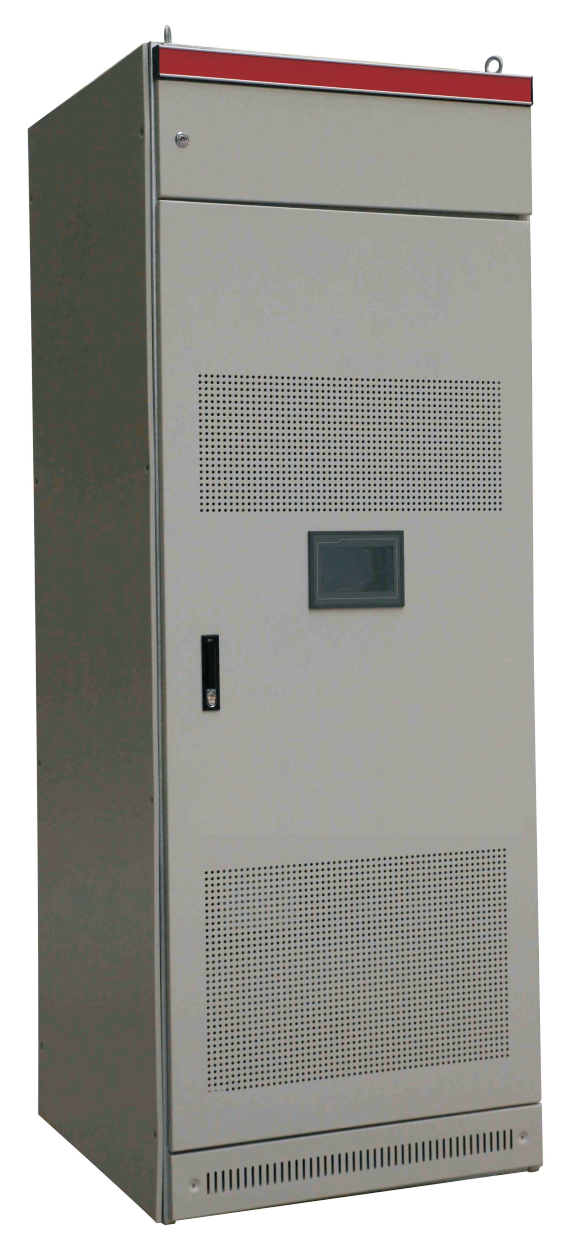

武漢卓能低壓靜止無功發生器典型上圖
