晶閘管投切型低壓動態無功補償諧波治理裝置
該裝置晶閘管是我公司根據目前市場上同類產品存在的功能不完善性、二次投入速度慢、過零投入準確性差等性能的不足和可靠性差的問題，而自主開發的晶閘管控制電路，該產品采用高精度等電位檢測、高速低能耗強觸發等多項核心技術，本產品技術和性能在國內外同類產品中處于領先水平，其充分利用軟硬件結合的優勢，具有電壓過零檢測快而準確、工作能耗低、導通性能好、響應速度快、保護功能齊全等特點，確保電容投切開關長期在工業環境中工作的安全與穩定，適用對電網功率因數的快速動態補償及諧波治理電容的頻繁投切。
應用行業
可廣泛應用于電力、冶金、造船、港口、煤礦、石油、化工、輕工、建材、機械等行業供配電系統中，要求動態無功補償且同時需要抑制或治理諧波的場合，尤其適用于有諧波且負荷變化較大的工況。
主要功能
◆ 有效支撐系統電壓，確保系統正常運行
◆ 保障功率因數達標，避免無功罰款，同時有效提高設備利用率
◆ 有效抑制或治理諧波，使系統諧波滿足國家標準
技術特點
◆ 采用我公司研發的高性能、高可靠性、新一代真正過零晶閘管開關。
◆補償效果好，保證負載功率達到0.95以上。
◆工作電壓、電流：裝置允許在1.1倍的額定電壓或1.3倍的額定電流下長期工作。
◆5ms內實現信號數據的采集、計算和控制輸出，20ms內實現補償回路的投切響應。
◆采用柜式成套方式，結構緊湊美觀，專業的通風設計，以保證裝置良好的散熱性能。柜外操作，保障操作人員人身安全。
◆智能終端根據系統無功量進行調節、滯環控制，四象限運行，能在負載發電狀態下正常投切、無暫態沖擊。
◆保護功能齊全，具有過流、速斷、過壓、欠壓等多重保護功能。
◆專業仿真軟件計算、設計、校驗，使裝置設計最優化；
技術指標
◆動態響應時間：＜20ms
◆額定電壓：＜1100V
◆諧波測量范圍：1-50次
◆基波無功補償：功率因數在0.95以上
◆運行環境溫度：-40-60℃
◆海拔高度：≤2000m
◆大氣條件：溫度為+25℃時，相對溫度短時可達99%
產品型號及其說明
注:ZND:武漢卓能電氣有限公司
TSF:低壓動態補償濾波裝置（晶閘管投切）
A:1：主控補償柜；2：輔助補償柜
B:額定電壓
C:額定補償容量

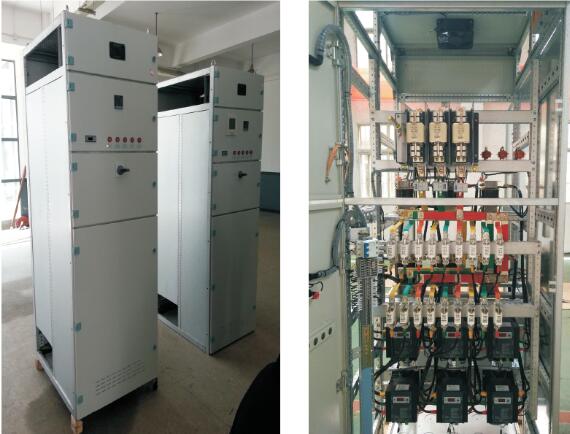

武漢卓能低壓動態補償濾波裝置（晶閘管投切）典型上圖
